工業內窺鏡的用途是在不破壞設備的情況下，助力檢測人員查看僅憑肉眼無法直視的部位，例如：設備內的腔體、管道深處等。市場上的工業內窺鏡品牌包括進口品牌和國產品牌，分別在市場的中高端或者低端占有一席之地，產品類別也是多種多樣：高清內窺鏡、測量型內窺鏡、一機多用設備等。雖然品牌、類型、應用領域不同，但是它們都有基本的、或者相近的操作步驟及流程。為了幫助您更好地了解這種檢測設備，本文介紹：工業內窺鏡的使用方法及操作步驟。

每個檢測人員都需要一本言簡意賅的工業內窺鏡使用說明書，但是由于操控細節涉及很多方面，本文只能提綱挈領地介紹。為了方便您閱讀，以下內容被劃分為不同的部分，并用粗體標注標題或小標題，您可以選擇自己感興趣的部分。

一、使用內窺鏡前的操作步驟

這個階段的操作分兩個方面：一個是環境的準備，再一個是內窺鏡設備的準備。

環境的準備，主要是了解被檢測設備的待檢測區域的位置，并在所述位置附近選擇送入探頭的探孔以及通路，觀察通路是否平滑，對后續送入探頭做到心中有數。

對于內窺鏡設備，首先應根據檢測通路以及被檢區域的狀況，選擇適宜的探頭和/或鏡頭（考慮探頭的直徑和長度，以及鏡頭的焦距視野等），并確定安裝到位；對于室內檢測，確認供電電源電壓的情況是否符合內窺鏡的工作要求，如果室外檢測，可以安裝電量充足的電池；此外，對于長時間工作，可以選用支撐臂或者肩帶等方式固定好內窺鏡設備。作為一種良好的工作習慣，建議您在開機后及時檢查并確認設備照明正常、成像清晰、探頭導向正常，然后再開始進入下面的檢測環節。

二、如何使用工業內窺鏡檢測？

送入探頭：送入探頭經常要穿過比較狹長的通道，通道的光滑狀況也不同，這就要求動作要穩，避免探頭因為與通道壁的磕碰剮蹭而損傷，具體操作時需全程保持在檢查孔就近位置手握探頭，而不應該松開手，另外可以使用輔助工裝“護送”探頭順利穿過通道，爭取一次性準確到達待檢測區域，避免反復撤回、送入操作。

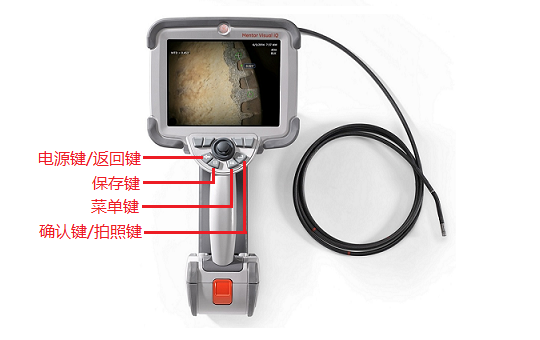

查找缺陷：這個說起來容易，盯著內窺鏡屏幕看就可以了，其實遠不是如此簡單，在這個環節要用好探頭導向功能，盡量做到對被檢空間的全面積覆蓋。一般情況下通過手持機上的操縱桿或者按鈕可以控制導向（下圖是美國韋林工業視頻內窺鏡MViQ的產品圖，處于手持機按鍵中心的黑色裝置就是操縱桿），有些品牌的產品有不同的導向模式、導向速率的調節，操控敏感度也不同，這方面還是要通過多用來熟悉設備的脾氣。

拍照錄像：這是工業內窺鏡檢測的常用步驟，相對比較簡單，下面舉個具體的例子。仍以上圖所示產品為例，在檢測過程中按下“拍照鍵”即可定格當前畫面，然后按“保存”鍵即可存儲拍照得到的靜態檢測圖像；錄像則可以通過調出系統菜單，并選擇“錄制”子菜單即可啟動錄制過程，并可以看到屏幕右上角出現閃爍的紅色圓點，這些菜單操作以及屏幕顯示，與我們使用電腦都是很類似的，按照常規的使用習慣就可以輕松上手。

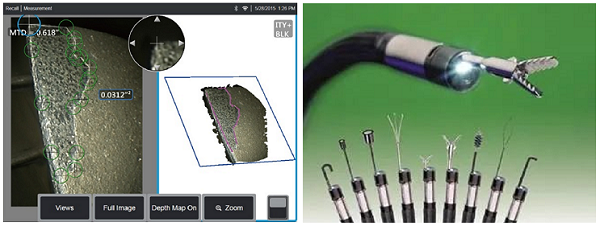

測量缺陷：這部分操作是在發現缺陷后，相對復雜一些，通常包括安裝測量鏡頭、捕獲測量圖像、選擇測量類型、以及放置測量光標獲得結果。如果您采用韋林的相位掃描三維立體測量鏡頭，那么恭喜您可以免去安裝測量鏡頭的繁瑣操作，因為該鏡頭可以同時勝任觀察和測量這兩個功能，只需要開始檢測前安裝一次即可，不用中途更換。通過點選菜單捕獲可測量使用的圖像，然后根據缺陷類型，從長度、距離、深度、面積等不同類型中選擇所需種類，例如：裂紋可以選擇長度，也可以選擇深度，腐蝕往往選擇面積，最后根據所選類型，在缺陷的特征位置處（例如裂紋的兩端）放置測量光標，就可以得到測量結果了。

清理異物：這個不屬于常規操作步驟，但是有時候也能夠幫上大忙，例如發現被檢設備內部的異物，或者因為操作不慎或者被檢設備內部結構過于復雜（航空發動機之類）造成鏡頭被刮落掉入設備深處。這時候可以褪出探頭并安裝好機械手工具，通過內置于探頭內部的專用通道、或者是捆綁的方式，將機械手與探頭一并送入，利用探頭定位異物，利用機械手抓取異物并取出。

三、內窺檢測完畢的操作步驟

工業內窺鏡檢測通常工作量比較大、工作強度比較高，完成檢測工作當然是件開心的事，但是還是要沉著地完成收尾工作。首先要將探頭緩慢撤出，這個環節容易因為動作過快而損傷探頭。此后，應該按照正確的方式收納設備，包括用酒精進行必要的清潔工作（清潔探頭和鏡頭等），按照設備箱的結構正確放置設備，特別注意的是探頭的存放，注意線纜部分不要打死折、不要被擠壓，像韋林工業內窺鏡的機箱有專用的存儲盤，應該將探頭線以順直狀態從探頭插入孔插入存儲盤中（如下圖）。

蓋好設備箱是否就萬事大吉了？還沒有。一個優秀的檢測人員，最后還應做好使用記錄，記錄使用過程中的心得體會、發現的問題、解決的方法、摸索出的使用技巧、設備性能的微小變化等。扎扎實實做好每一次的使用記錄是非常有必要的，因為使用內窺鏡檢測是一項長期的工程，不是一朝一夕的心血來潮，每一份記錄都是承上啟下的橋梁，不僅能夠提升自己的操作水平，而且對設備的狀態有清晰的跟蹤記錄，便于日后出現故障時尋根溯源。

以上內容有很多細節因為篇幅有限沒能展開，希望能夠幫助您對“如何使用工業內窺鏡？”有概括性的了解。需要提醒您注意的是，本文是以工業視頻內窺鏡為例介紹的，如果您使用的是光學內窺鏡、管道內窺鏡或者管道檢測機器人等產品，那么使用細節會存在一定的差異，建議您可以參考本文，并以工業內窺鏡廠家或工業內窺鏡經銷商提供的產品說明書為指導，在實戰中摸索和總結經驗，更好地發揮內窺鏡設備的潛能。
